Усилитель мощности "Оплеуха Микрухам" Mark II [2012]



Исправил печатку
скачать печатку 2012.lay

Переделал печатку под себя, может кому пригодится 2012 v2.lay

Вся информация взята с сайта cxem.net

Ссылка на оригинальную статью

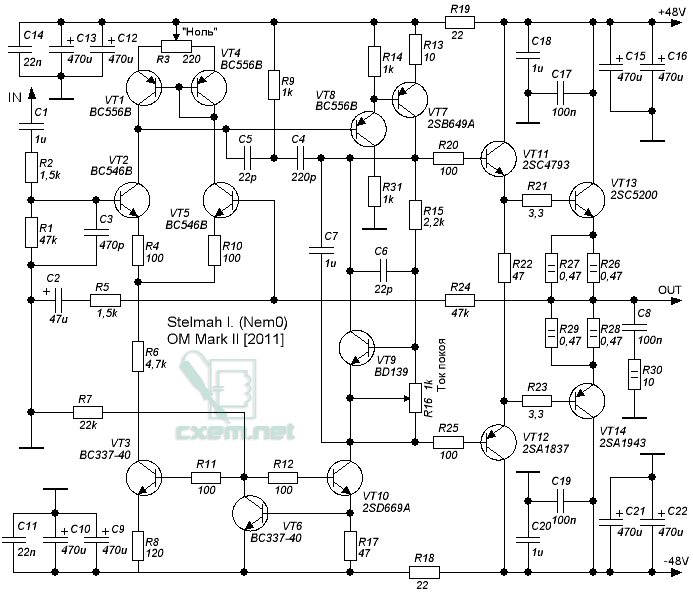

Схема усилителя

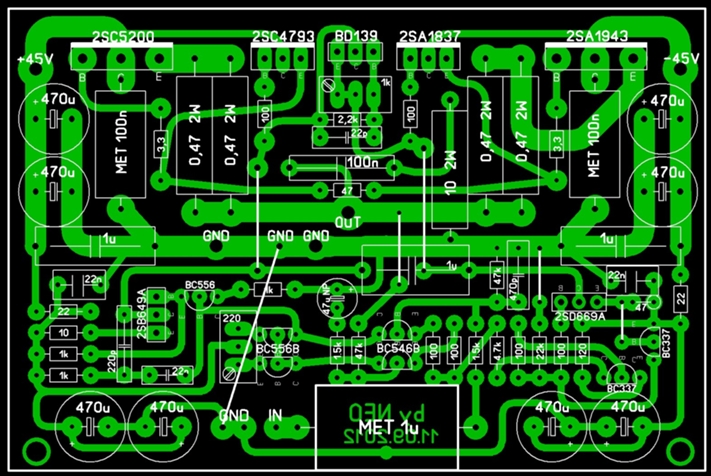

Печатная плата 2012

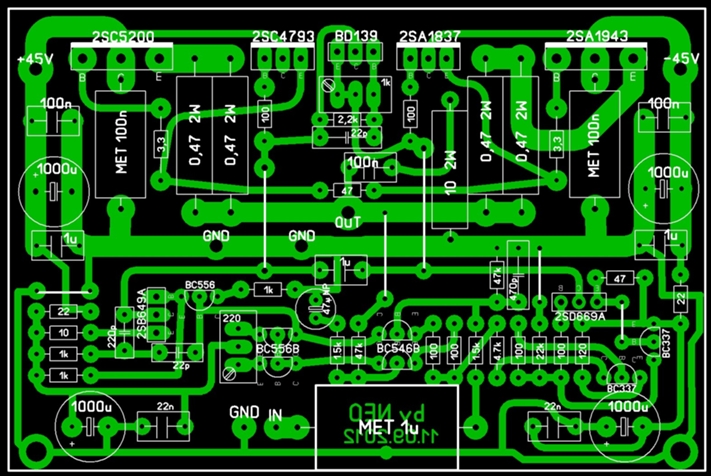

Печатная плата 2012 v2
